填料
 |
 |
 |

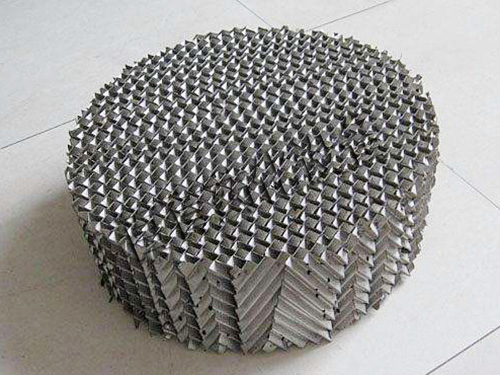

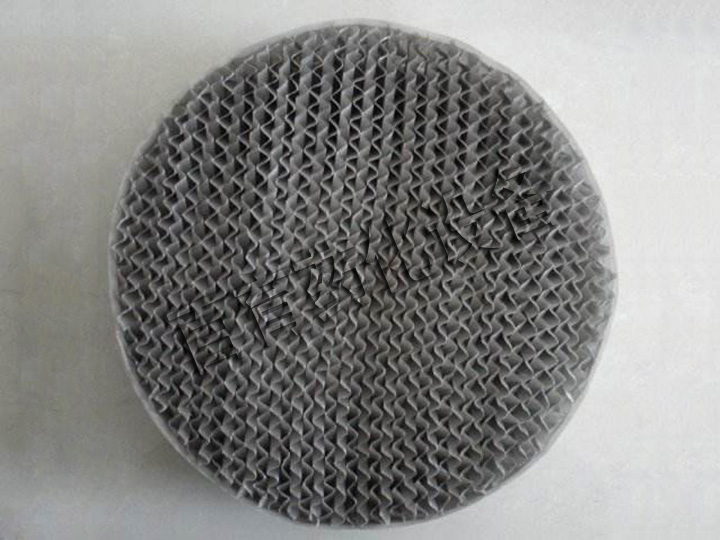

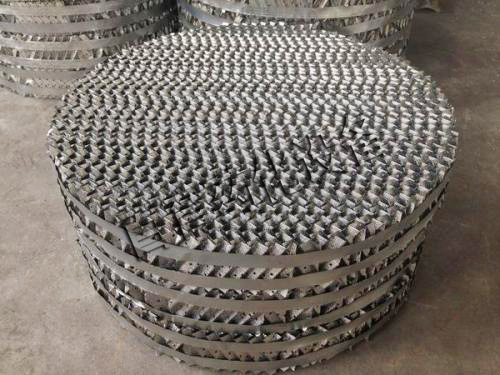

我廠專業生產新型高效波紋規整填料及散堆填料，可采用不銹鋼、銅、鋁、純鈦、鉬二鈦等材質制作。在香料、農藥、精細化工、石油化工等領域得到廣泛應用。 規整填料分為網孔、絲網、孔板、壓延孔板等。
原理
被干燥物料從殼體上方正中間加入，在不斷正反轉動的耙齒的攪拌下，物料軸向來回走動，與殼體內壁接觸的表面不斷換新，受到蒸汽的間接加熱，耙齒的均勻攪拌，粉碎棒的粉碎，使物料內的水份氣化，在真空系統的作用下，使被干燥物料內部水份和表面水份有利的推出，氣化的水份經干式除塵器、濕式除塵器、冷凝器，從真空泵出口處放空。
技術參數
SW型網孔波紋填料幾何特性參數
原理
被干燥物料從殼體上方正中間加入，在不斷正反轉動的耙齒的攪拌下，物料軸向來回走動，與殼體內壁接觸的表面不斷換新，受到蒸汽的間接加熱，耙齒的均勻攪拌，粉碎棒的粉碎，使物料內的水份氣化，在真空系統的作用下，使被干燥物料內部水份和表面水份有利的推出，氣化的水份經干式除塵器、濕式除塵器、冷凝器，從真空泵出口處放空。
技術參數
SW型網孔波紋填料幾何特性參數
| 填料型號 | 材質 |
峰高 h mm |
比表面積 m2/m2 |
水力直徑 ah/mm |
傾斜角 |
空隙率 % |
f因子m/s kg/m2 |
理論塔板 no/m |
壓力降 mmhg/m |
| SW-1型 | 不銹鋼 | 4.5 | 643 | 5.7 | 45 | 91.6 | 1.4-2.2 | 5-8 | 2-3.5 |
| SW-1型 | 6.5 | 450 | 9 | 30 | 95.5 | 1.5 | 4-5 | 1.6-1.8 |
絲網波紋填料幾何特性參數SC=CY SB=BX
| 填料型號 | 材質 |
峰高 h mm |
比表面積 m2/m2 |
水力直徑 ah/mm |
傾斜角 |
空隙率 % |
f因子m/s kg/m2 |
理論塔板 no/m |
壓力降 mmhg/m |
| CY | 不銹鋼 | 4.3 | 700 | 5 | 45 | 87-90 | 1.3-2.4 | 6-9 | 5 |
| BX | 6.3 | 500 | 7.3 | 30 | 95 | 2-2.4 | 4-5 | 1.5 |
孔板波紋填料幾何特性參數
| 填料型號 | 材質 |
峰高 h mm |
比表面積 m2/m2 |
水力直徑 ah/mm |
傾斜角 |
空隙率 % |
f因子m/s kg/m2 |
理論塔板 no/m |
壓力降 mmhg/m |
| SM125 | 不銹鋼 | 24 | 125 | 35 | 45 | 98.5 | 3 | 1-1.2 | 1.5 |
| Sm225 | 12 | 250 | 15.8 | 45 | 97 | 2.6 | 2-3 | 1.5-2 | |
| SM325 | 8 | 350 | 12 | 45 | 95 | 2 | 3.5-4 | 1.5 | |
| SM425 | 6.5 | 450 | 9 | 45 | 93 | 1.5 | 3-1 | 1.8 |
壓延孔板波紋填料幾何特性參數
| 填料型號 | 材質 | 理論塔板no/m | 峰高h mm | 空隙率% | 比表面積m2/m2 | 壓力降mmhg/m | f因子m/s kg/m2 |
| 700Y | 不銹鋼 | 5-7 | 4.3 | 85 | 700 | 7 | 1.6 |
| 500X | 3-4 | 6.3 | 90 | 500 | 2 | 2.1 | |
| 250Y | 2.5-3 | 97 | 250 | 2.25 | 2.6 |
