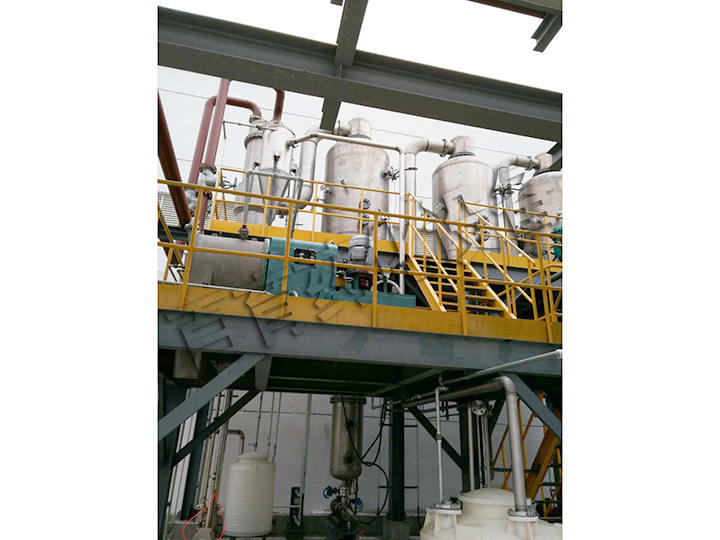

三效中央循環蒸發器
 |
 |
工作原理
三效中央循環蒸發器是依靠外加力--強制循環泵使液體進行循環。循環速度一般可達1.0-3.5米/秒。傳熱效率和生產能力較大。原料液由循環泵自下而上打入，沿加熱室的管內向上方流動。二次蒸汽和液沫混合物進入蒸發室后分開，蒸氣由上部排出，流體受阻落下，經圓錐形底部或?qū)Я魍矀?cè)邊循環口被強制循環泵吸入，再進入加熱管，繼續循環。
系統組成
一效、二效、三效加熱器、一效、二效、三效分離器（汽液分離、結晶器）、預熱器（末效蒸汽、盤管預熱或列管預熱）、冷凝器、冷凝水儲罐、真空泵、循環泵（過料）、強制循環泵、冷凝水泵、結晶（稠厚）釜、旋液裝置、母液罐、離心機、電氣儀表控制及閥門、管路等組成。
三效中央循環蒸發器是依靠外加力--強制循環泵使液體進行循環。循環速度一般可達1.0-3.5米/秒。傳熱效率和生產能力較大。原料液由循環泵自下而上打入，沿加熱室的管內向上方流動。二次蒸汽和液沫混合物進入蒸發室后分開，蒸氣由上部排出，流體受阻落下，經圓錐形底部或?qū)Я魍矀?cè)邊循環口被強制循環泵吸入，再進入加熱管，繼續循環。
系統組成
一效、二效、三效加熱器、一效、二效、三效分離器（汽液分離、結晶器）、預熱器（末效蒸汽、盤管預熱或列管預熱）、冷凝器、冷凝水儲罐、真空泵、循環泵（過料）、強制循環泵、冷凝水泵、結晶（稠厚）釜、旋液裝置、母液罐、離心機、電氣儀表控制及閥門、管路等組成。
